Zettl JPX-20 SSB QRP HF Transceiver

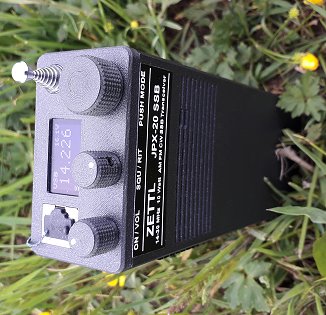

Bild "QRP Amateurfunkgerät Handfunkgerät"
Zettl JPX-20 SSB "Walkie Talkie"Das Handfunkgerät Zettl JPX-20 SSB ist eines der wenigen, wenn nicht sogar das einzigste Handfunkgerät der Welt, welches auf den Kurzwellen-Bändern 20m, 17m, 15m, 12m, (11m) und 10m sendefähig ist. Und zwar über die eingebaute Teleskopantenne! Das Gerät verfügt sogar über einen eingebauten Antennen-Tuner (ATU) der auf die interne Antenne wirkt. Es gibt nur wenige Bedienelemente, die über ein ausgefeiltes Bedienkonzept verfügen. Nach kurzer Einlernzeit ist der Transceiver sogar problemlos im Dunkeln zu bedienen.

Wie viele Funkgeräte werden noch komplett in Deutschland gebaut? Dieses hier ist "Made in Stockach" (Germany).

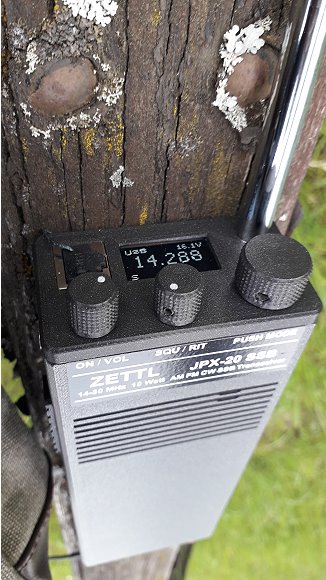

Bild "Zettl JPX-20 SSB"
QRP HF Handfunkgerät für KurzwelleEntwickelt wurde das nur 500g schwere Gerät von Sebastian Zettl (DL3GAZ). Es ist „stand-alone“ sofort einsatzbereit, was man wohl von den wenigsten HF-Funkgeräten behaupten kann. Natürlich besteht die Möglichkeit externe Antennen anzuschließen. Deswegen eignet sich dieses Gerät auch hervorragend für Outdoor-Aktivitäten wie POTA oder SOTA. Geliefert wird das Gerät als Bausatz, der es dem lizenzierten Funkamateur erlaubt, das Gerät zu vervollständigen und in Betrieb zu nehmen. Stichwort: Recht auf Selbstbau. Es erlaubt Funkamateuren in Deutschland, Sendeanlagen und Zubehör selbst zu entwickeln, aufzubauen und zu modifizieren. Es ist eines der größten Privilegien des Amateurfunks und unterscheidet diesen grundlegend von anderen Funkdiensten.


Ein absolutes Highlight der JPX-20 ist die Fähigkeit automatisch eine einprogrammierte FT8 Nachricht abzusetzen. Dadurch wird man in die Lage versetzt, über das Internet (z.B. via Handy), sofort zu sehen wo man „ankommt“. Einfach auf der Seite PSK Reporter nachschauen. Das Gerät ist MARS fähig. Auf 11m darf es jedoch nur zum „Hören“ benutzt werden. Die Sendeleistung kann zwischen 1 und 10 Watt eingestellt werden. Beherrscht werden die Modulationsarten AM, FM, CW, FT8 und SSB. Ein 52Wh Akku kann verbaut werden.

Weitere Highlights:

  • Frequenzstabilität 0,5 ppm
  • Empfindlichkeit Empfänger: besser 1 µV
  • Stromverbrauch Empfänger: typ. 45 mA
  • Stromverbrauch Sender: max. 1,6 A
  • Abmessungen 4 x 7 x 20 cm
  • FM: Relaisbetrieb (Ablage), CTCSS, Squelch und Suchlauf-Funktion
  • RIT (Clarifier) für SSB/CW
  • Echtes S-Meter mit 6 dB-Stufen
  • Permanente Spannungsanzeige
  • RJ45-Buchse für ext. Mikrofon/Lautsprecher
  • Akkuladung über 3,5mm DC-Buchse
  • VFO-Knopf leicht rastend, auch sperrbar
  • Frequenzschrittweiten 10 Hz-50 kHz
  • Einschaltzeit 0,2 s
  • Schleppradial kann angebracht werden

Meine weitesten bestätigten Entfernungen, die ich bisher mit diesem QRP-Transceiver, der JPX-20 SSB, geschafft habe sind:

2859km (Deutschland – Israel) auf 15 Meter (interne Teleskopantenne plus Schleppradial)
5370km (Deutschland – USA) auf 20 Meter (Lambda/4 Magnetfuß-Antenne auf dem Autodach)
